Röviden: a parametrikus 3D falpanel nem egy kész, fix dekoráció, hanem méretekből és szabályokból felépülő térbeli rendszer. A forma a SketchUp bővítményben gyorsan változtatható, a kialakított lamellák pedig megfelelő előkészítés után CNC-vel is legyárthatók. Debrecenben a tervezett elemek CNC-vágását is vállalom, például rétegelt lemezből.
Mit jelent az, hogy parametrikus 3D falpanel?

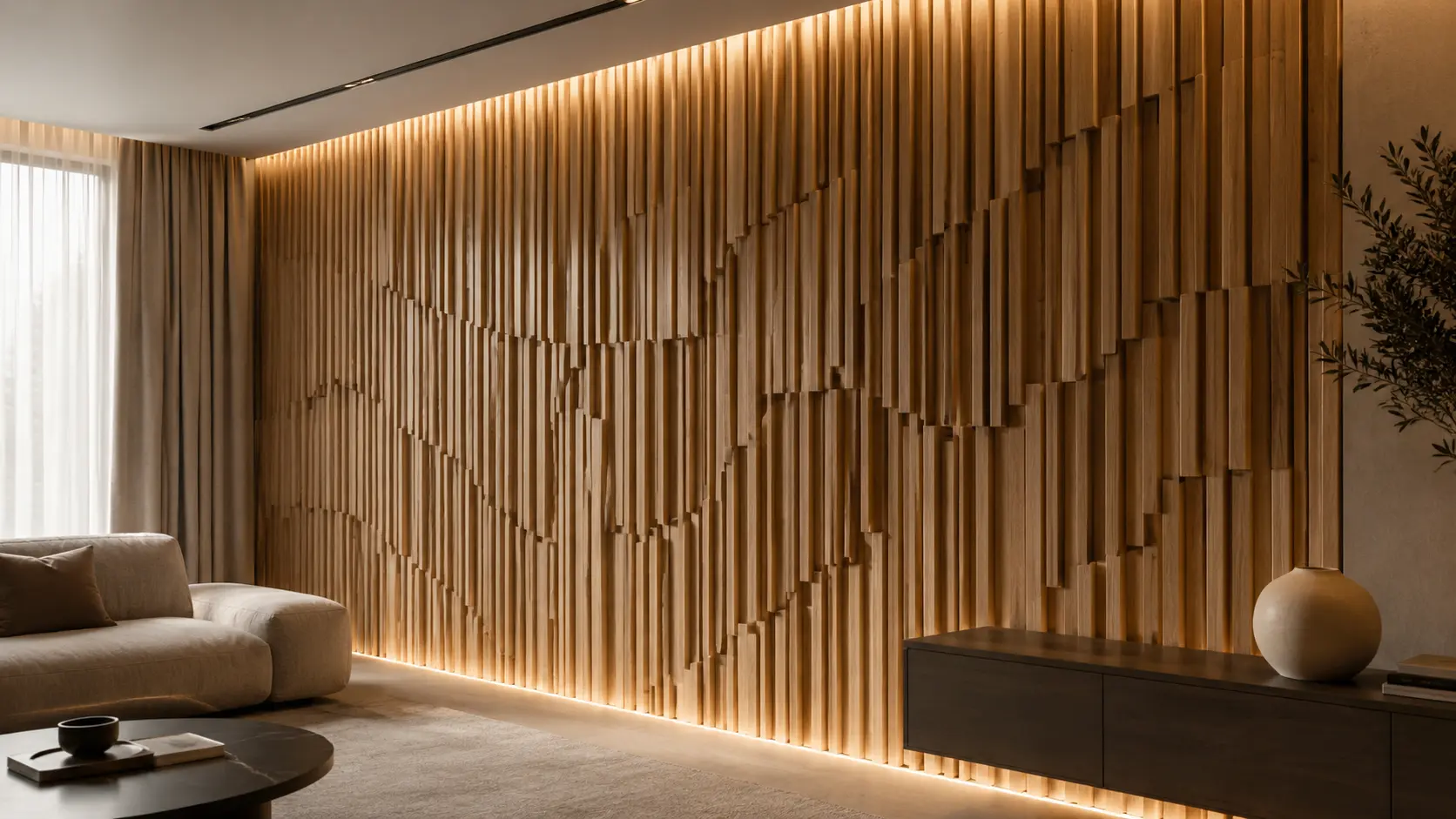

A hagyományos 3D modellben minden bordát, panelt vagy mintázati elemet külön is megrajzolhatunk. Parametrikus modellnél ehelyett összefüggéseket és szabályokat adunk meg. Például meghatározhatjuk a fal teljes szélességét, a bordák szélességét, a köztük lévő hézagot és azt, hogy a rendszer hány elemet tud szabályosan elhelyezni.
Méretvezérelt
A panel a fal szélességéhez és magasságához igazítható anélkül, hogy az egész modellt újra kellene rajzolni.
Szabályvezérelt
A bordaszélesség, hézag, ismétlődés, mélység és ritmus külön paraméterként kezelhető.
Gyártható
Jól felépített modellből darabszám, méretlista és gyártási logika is levezethető.
Parametrikus 3D falpanel Debrecenben – a tervtől a CNC-vágásig

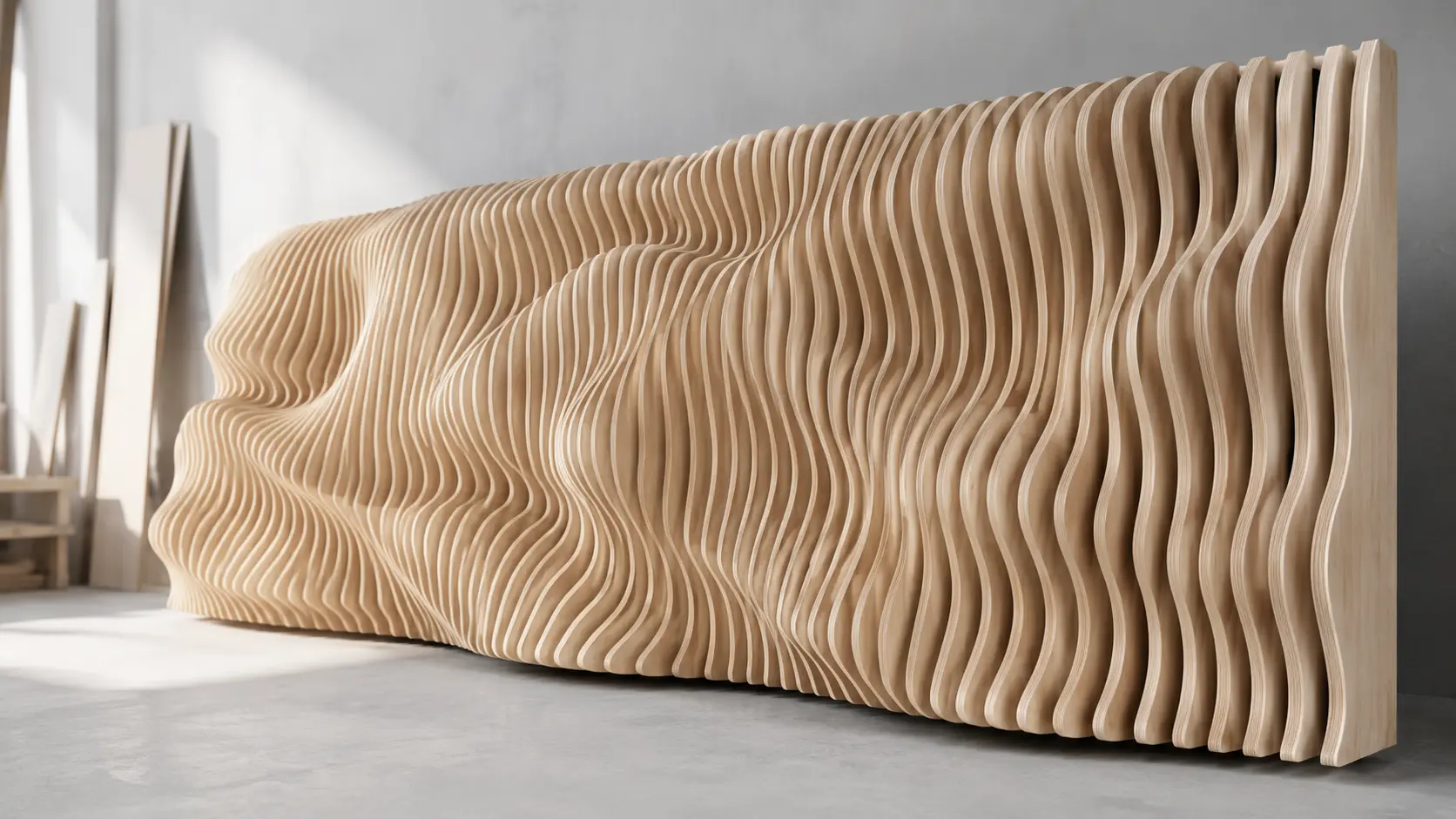

A parametrikus falpanel egyik nagy előnye, hogy a látványtervezés és a gyártási előkészítés közelebb kerül egymáshoz. Egy hullámzó vagy organikus falnál nem kell minden egyes lamellát külön megrajzolni: a 3D forma szabályok szerint generálható, majd az egyedi profilok kiteríthetők és CNC-megmunkálásra előkészíthetők.
Van egy elképzelésed?
Egy skicc, 2D görbe vagy referencia alapján kialakítható a saját falméretedhez illő térbeli ritmus. A végleges forma a helyszínhez, az anyaghoz és a gyártási lehetőségekhez igazítható.
CNC-gyártás Debrecenben
A megtervezett lamellák egyedi kontúrjai CNC-vel kivághatók. Ilyen dekorfal készülhet például rétegelt lemezből vagy más, előzetesen egyeztetett lapanyagból.
A helyi gyártás szempontjából a kulcs nem az, hogy minden lamella egyforma legyen, hanem éppen az, hogy minden darab a saját, számított profilját kapja. Ettől jön létre a fal előtt végigfutó hullám, domborzat vagy organikus térbeli forma.
Mely paraméterek határozzák meg a falpanelt?
Egy egyszerű lamellás vagy bordázott rendszerhez már néhány adat elegendő. A lényeg az, hogy a geometriai méretek ne egymástól függetlenül, hanem egymásra épülve működjenek.
| Paraméter | Mit vezérel? | Miért fontos? |
|---|---|---|
| Fal szélessége | A teljes rendelkezésre álló vízszintes méretet | Ebből számolható az elférő elemek száma |
| Fal magassága | A bordák vagy panelek hosszát | Hatással van az anyagkihozatalra és toldásokra |
| Bordaszélesség | Az egyes 3D elemek frontméretét | Meghatározza a ritmust és a vizuális tömeget |
| Hézag | Az elemek közötti negatív teret | A sűrűség és az árnyékhatás egyik fő eleme |
| Kiemelkedés | A 3D relief mélységét | Erősen befolyásolja a fény-árnyék játékot |
Fontos: a látványtervi geometria önmagában még nem gyártási terv. A választott alapanyag vastagságát, rögzítést, dilatációt, hordozófelületet és szerelhetőséget külön ellenőrizni kell.
Interaktív paraméterpróba
Próbáld ki a falpanel ritmusát
Állítsd a fal méretét, a bordák szélességét, a hézagot és a kiemelkedést. Az előnézet és a számított darabszám azonnal követi a változtatásokat. Ez egy egyszerű szemléltető játék – nem maga a SketchUp bővítmény.
Eredmény
Kiegyensúlyozott ritmus
Ez látvány- és aránypróba. A valós gyártási kiosztást a pontos falméret, anyagméret és rögzítési mód alapján kell véglegesíteni.
Miért előnyös a parametrikus megközelítés?
Gyors méretváltoztatás
Ha a helyszíni felmérés után néhány centiméterrel változik a fal mérete, nem kell minden elemet kézzel újrapozicionálni.
Könnyebb variációkészítés

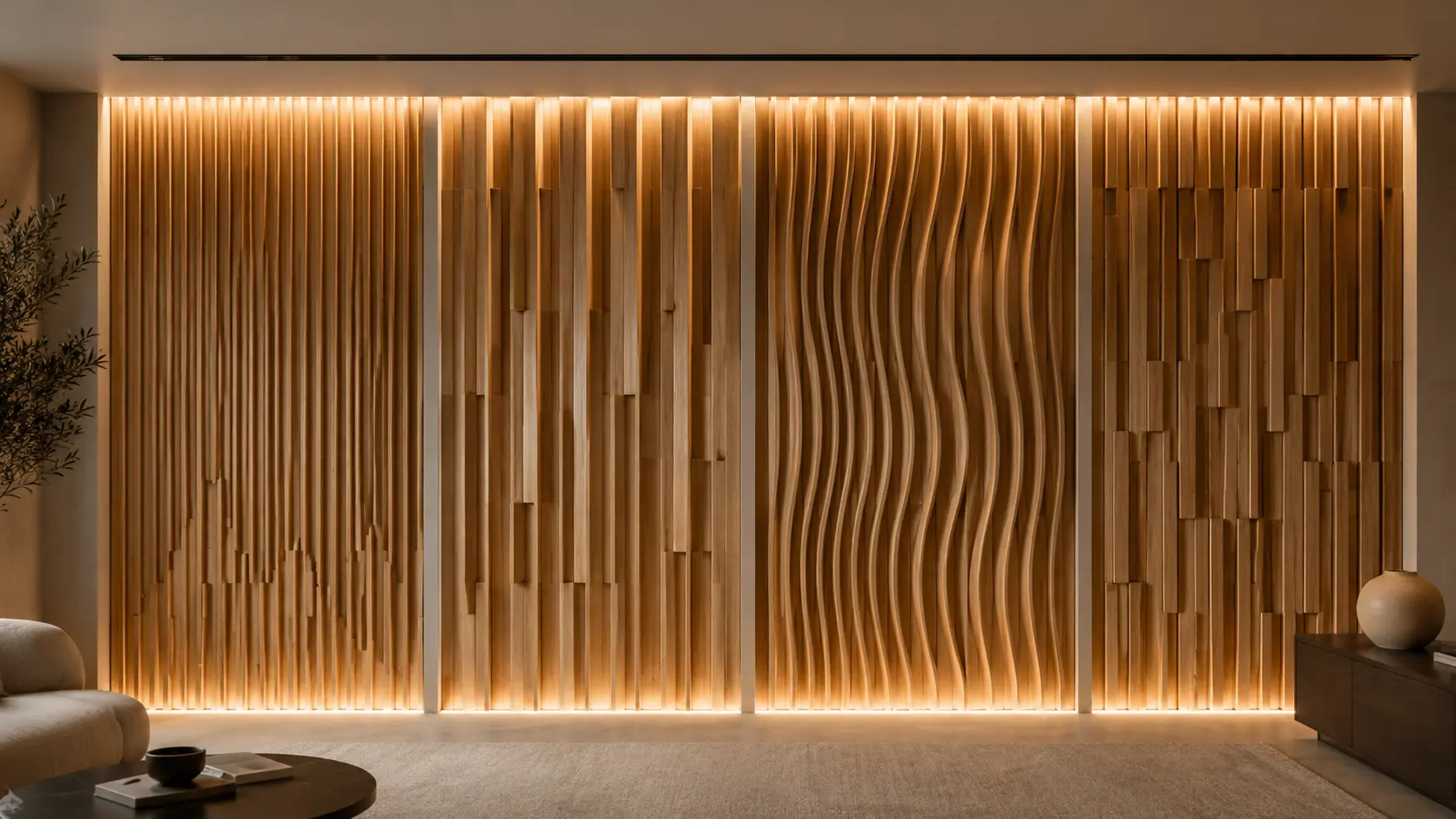

Ugyanabból az alapmodellből sűrűbb, ritkább, mélyebb vagy hangsúlyosabb relief is létrehozható.
Következetes kiosztás
Az osztás szabály szerint működik, így kisebb az esélye annak, hogy egy módosítás után eltérő hézagok vagy hibás ismétlődések maradnak.
Gyártási adatok
A geometria mögötti paraméterekből darabszám, hossz, terület és akár szabászati adatok is számíthatók.
Nem minden 3D falpanel lamellás
A parametrikus módszer nem egyetlen stílushoz kötődik. Ugyanígy felépíthető hullámzó relief, eltérő mélységű bordázás, geometrikus kazettás rendszer, perforációs minta vagy olyan kompozíció is, ahol az elemek szélessége és mélysége egy meghatározott szabály szerint változik.
Miből készülhet a parametrikus falpanel?
A látványt a geometria adja, de a gyárthatóságot az alapanyag vastagsága, merevsége, felülete és a rögzítés módja határozza meg. Az egymás mögött sorakozó, egyedi kontúrú lamellákhoz a rétegelt lemez különösen kézenfekvő kiindulás: a profilok CNC-vel pontosan kivághatók, majd a kívánt kiosztásban összeállíthatók.
- A hosszú, keskeny elemeknél figyelembe kell venni az alapanyag merevségét és vetemedési hajlamát.
- Furnér vagy erezetes dekor esetén előre el kell dönteni az erezet irányát és a mintafolytonosságot.
- Mélyebb 3D reliefnél erősebb fény-árnyék hatás jön létre, de a porolhatóság és tisztíthatóság is fontosabbá válik.
- LED-es kiegészítésnél a profil, kábelút, tápegység és szerelhetőség helyét már a geometria kialakításakor érdemes megtervezni.
A falpanel kiosztása a széleken dől el
Egy 3000 mm széles fal ritkán osztható maradék nélkül például 30 mm-es bordákra és 15 mm-es hézagokra. Ilyenkor tervezési döntés kell: középre igazított kiosztás, azonos szélső margó, részben módosított hézag vagy méretre vágott szélső elem. Parametrikus modellnél ezt a logikát is előre meg lehet határozni.
A SketchUp-modelltől a gyártható lamellákig
Ehhez a munkafolyamathoz készült a CutlistTools 3D Lamellás Falpanel SketchUp bővítménye. Egy egyszerű 2D-s rajzból parametrikus 3D felület hozható létre: megadhatók a kiemelkedő és besüllyedő vonalak, a kezdő- és végmagasságok, a szélességek és a generálás iránya. A bővítmény a modell részletességéhez felbontást is ajánl, majd a kialakított elemeket CNC-hez használható DXF irányába viszi tovább.
A beépített szeletelő a kiterített alkatrészek kontúrjait folytonos vonallánccá fűzi, így a cél nem csupán egy látványos SketchUp-modell, hanem egy tervezéstől a CNC-előkészítésig használható munkafolyamat.
SketchUp falpanel bővítmény
2D görbékből parametrikus 3D falpanel, állítható domborzat és CNC-előkészítés. A bővítmény 30 alkalmas próbával is kipróbálható.
Bővítmény megnyitásaCNC-vágás Debrecenben
Ha nem a plugint keresed, hanem a kész elemeket: a megtervezett lamellák CNC-megmunkálása is kérhető Debrecenben.
CNC lehetőségekGyors ellenőrzőlista tervezés előtt
- Megvan a fal több ponton ellenőrzött szélessége és magassága?
- Bejelölted a konnektorokat, kapcsolókat, lámpakiállásokat és egyéb megszakításokat?
- Meghatároztad a borda vagy panel szélességét, hézagát és kiemelkedését?
- Eldöntötted, hogyan kezelje a rendszer a széleken megmaradó méretet?
- Ismert a hordozófelület és a rögzítés módja?
- Az anyagméret és a gyártási technológia támogatja a tervezett elemméreteket?
Gyakori kérdések
Mi az a parametrikus 3D falpanel?
Olyan falpanelmodell, amelynek geometriáját nem kizárólag kézzel rajzolt elemek, hanem módosítható paraméterek és szabályok határozzák meg.
Mi történik, ha megváltozik a fal szélessége?
Jól felépített parametrikus modellnél a kiosztás újraszámolható: változhat a darabszám, a szélső margó vagy az osztás úgy, hogy a teljes rendszer követi az új méretet.
Csak függőleges lamellákhoz használható?
Nem. Parametrikusan hullámzó, kazettás, geometrikus, perforált vagy eltérő mélységű relief is felépíthető.
Lehet belőle gyártási adatot készíteni?
Igen, ha a modell gyártási logikával készült. A paraméterekből darabszám, méretlista, terület és további gyártási adatok is levezethetők.
Kiváltja a 3D modell a helyszíni felmérést?
Nem. A parametrikus modell gyorsítja a tervezést és a módosítást, de a végleges gyártási méretekhez pontos helyszíni felmérés és műszaki ellenőrzés szükséges.
Kapcsolódó téma: a parametrikus modellezés különösen jól használható olyan bútoroknál és belsőépítészeti elemeknél, ahol sok méretváltozat készül ugyanabból az alapmodellből.
Gyártás előtt mindig a valós helyszíni méret, az alapanyag és a rögzítési mód alapján kell véglegesíteni a kiosztást.
